Casi todo lo que está a punto de fallar en una planta se calienta antes: una conexión floja, un rodamiento sin grasa, un fusible fatigado, una trampa de vapor que no cierra. La termografía industrial consiste en recorrer los equipos con una cámara que ve la temperatura en lugar de la luz, con la planta operando, y encontrar ese calor cuando todavía se puede corregir sin paro.
Esta guía va directo a lo que se busca: qué falla ve la termografía en cada equipo, cómo se lee un termograma con un caso real, cómo se decide qué atender primero y cada cuánto conviene inspeccionar.
Qué detecta la termografía en cada equipo
La cámara no ve la falla, ve el calor que la falla produce. Por eso conviene saber, equipo por equipo, qué se calienta y cómo se ve:
| Equipo | Falla que detecta | Cómo se ve | Qué tan grave suele ser |
|---|---|---|---|
| Tableros y CCM | Conexión floja o sulfatada, fusible o contactor dañado, sobrecarga | Un punto o una fase más caliente que sus vecinas con la misma carga | La causa más común de incendio en tableros |
| Subestaciones y transformadores | Conectores y cuchillas flojos, aisladores dañados, radiadores tapados | Un conector o aislador caliente a distancia; un radiador frío entre calientes | Puede sacar la planta completa |
| Motores | Rodamiento con fricción, ventilación tapada, desbalance de fases | Chumacera más caliente que la opuesta; carcasa caliente de un lado | Avisa semanas antes |
| Acoplamientos, reductores y bandas | Desalineación, falta de lubricante, banda patinando | Calor en el acople o en el apoyo; polea más caliente que la banda | Avisa semanas antes |
| Procesos | Refractario o aislamiento dañado, trampa de vapor que pasa, tubería tapada | Mancha caliente en el horno o el tanque; trampa igual de caliente a la salida | Pérdida de energía continua |
Lo que califica la falla es la diferencia de temperatura contra un componente igual en condiciones iguales, no la temperatura absoluta.

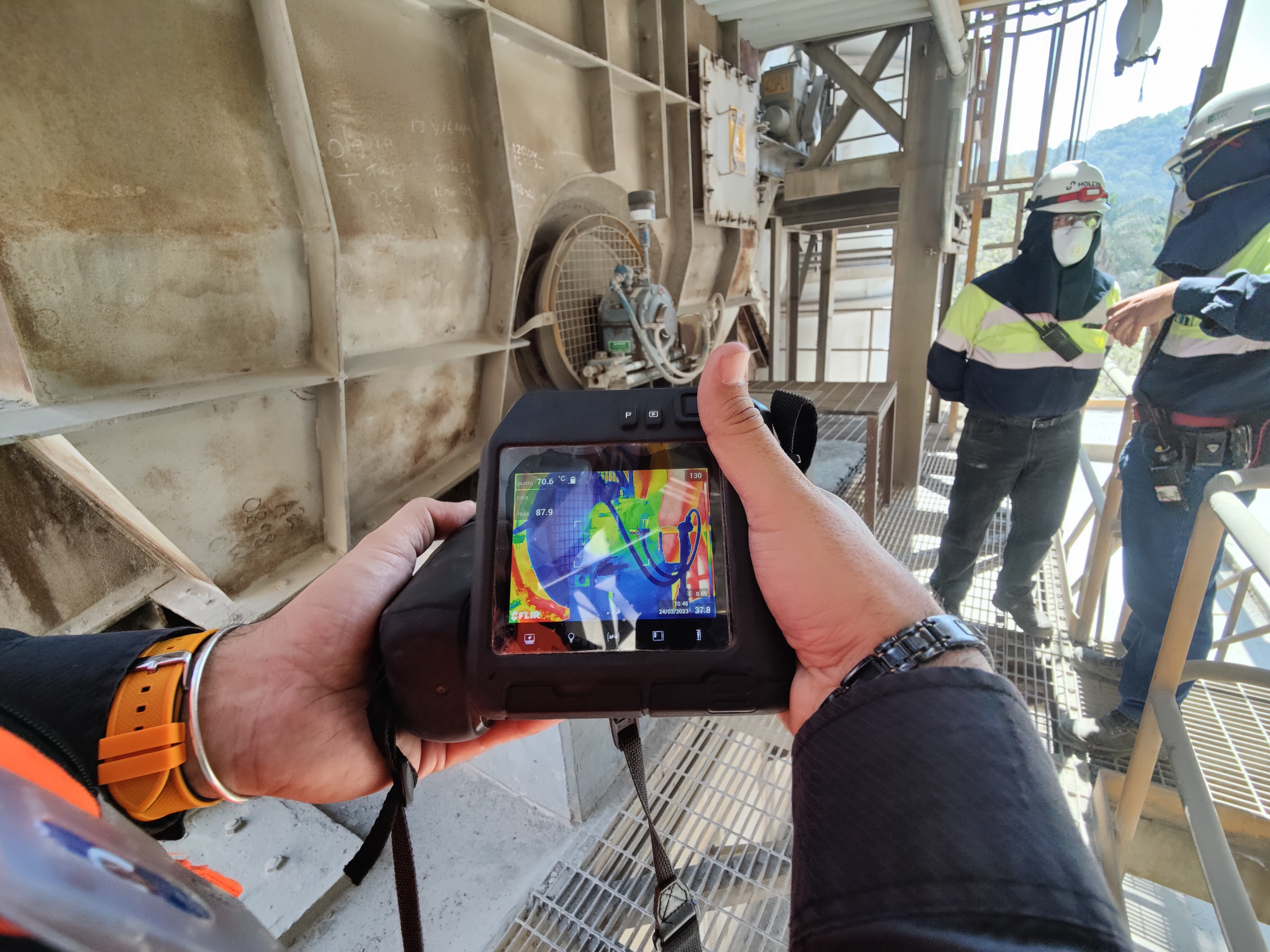

Lo eléctrico se inspecciona energizado y con carga, porque un tablero sin carga no muestra sus puntos calientes; lo mecánico, con la máquina girando. En procesos la termografía encuentra pérdidas de energía y daños de refractario o aislamiento que de otra forma solo se ven cuando ya son grandes.
Cómo se lee un termograma: un caso real
Un termograma es la imagen de temperatura. Los colores por sí solos no dicen nada: una imagen llena de rojos puede ser un equipo sano que trabaja caliente. Lo que importa es la comparación. En equipo eléctrico, el punto se compara con el mismo componente en otra fase con carga parecida; en equipo mecánico, con la misma pieza en una máquina igual o con el historial de esa máquina. La diferencia de temperatura, no la temperatura absoluta, es lo que califica la falla.
Este termograma viene de una de nuestras rutas. En un tablero de distribución, un interruptor termomagnético mostró una conexión a 463 °C mientras los componentes vecinos marcaban 56 °C y el ambiente 26 °C. Tres cosas hacen que la lectura sea confiable y no una ilusión de la cámara: la emisividad configurada para esa superficie, la temperatura reflejada medida y la distancia anotada, todo en la propia imagen. Con eso, un diferencial de más de 400 °C contra sus vecinos no deja duda: es la clasificación más grave y se corrige el mismo día, con la desenergización controlada del circuito, no en el siguiente paro programado.
Dos cosas engañan al principiante: los reflejos, porque una superficie metálica brillante refleja el calor de lo que tiene enfrente, y la emisividad, porque dos materiales a la misma temperatura se ven distintos. Por eso la cámara se configura para cada superficie y cada hallazgo se confirma, cambiando el ángulo o midiendo la fase vecina, antes de reportarlo.
Cómo se califica un punto caliente
En instalaciones eléctricas la referencia más usada es la tabla de la NETA, que califica por la diferencia de temperatura contra un componente similar bajo carga parecida: de 1 a 3 °C es una posible deficiencia que se vigila, de 4 a 15 °C una deficiencia probable que se repara cuando el tiempo lo permita, y más de 15 °C una deficiencia mayor que se repara de inmediato. Contra el ambiente, más de 40 °C también es deficiencia mayor. Los rangos completos y cómo aplicarlos están en la guía de la tabla NETA de termografía.
En equipo mecánico no hay una tabla única: se califica contra el historial de la máquina y contra sus iguales, y se cruza con vibraciones y ultrasonido, que ven la misma falla por otro lado. Cómo se reparten las fallas entre técnicas lo explicamos en la guía de cómo se complementan las técnicas predictivas.
Cada cuánto inspeccionar
En tableros y subestaciones, al menos una vez al año, como pide la NFPA 70B desde su edición 2023, y cada seis meses cuando la carga es alta, el ambiente es agresivo o el equipo ya tuvo hallazgos. Lo que sale con hallazgo se vuelve a revisar hasta que se corrige, y después de cualquier reparación se toma la termografía de cierre para confirmar que la conexión opera ya a la temperatura de sus vecinas. En equipo mecánico, la termografía suele ir dentro de la misma ruta mensual o trimestral que las vibraciones y el ultrasonido.
Cómo se hace una inspección

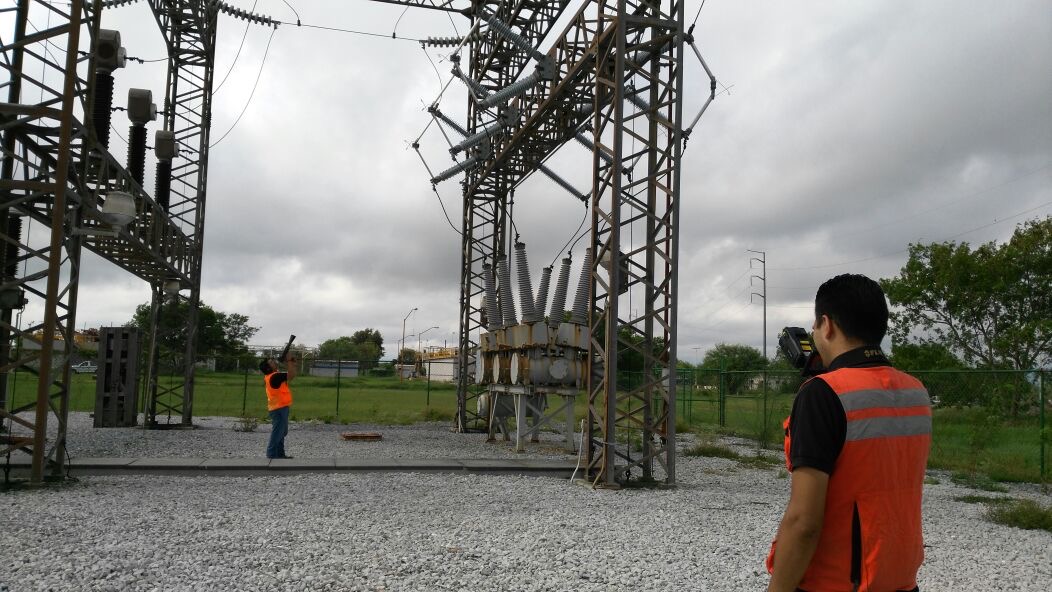

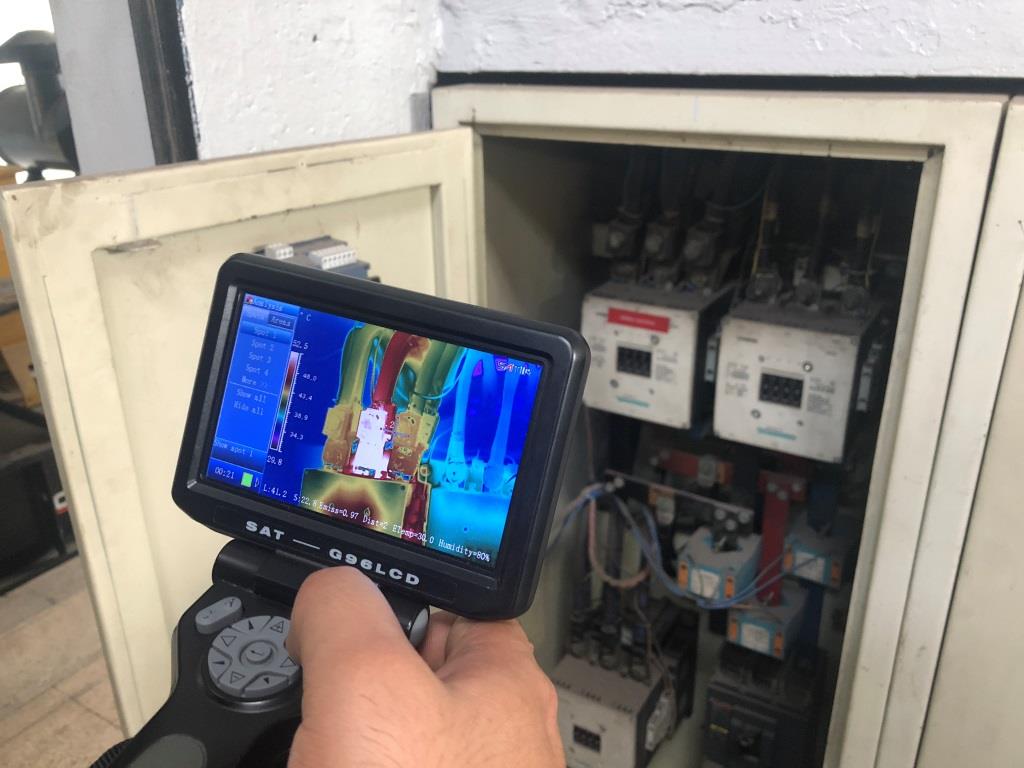

Se recorre el equipo energizado y con carga, gabinete por gabinete, comparando fase contra fase. Cada hallazgo se documenta con la imagen térmica, la foto visual del mismo encuadre, la diferencia de temperatura, la carga en ese momento, la severidad y la acción recomendada. Abrir tableros energizados exige el equipo de protección que marca la NOM-029 y, en media y alta tensión, distancia: en subestaciones la inspección se hace desde fuera del área de riesgo con lentes de mayor alcance.
Qué se necesita para hacerla bien
Una cámara radiométrica, que mida temperatura y no solo dé imagen; un termógrafo con formación y certificación conforme a ISO 18436-7; acceso a los equipos con carga; y un informe que traiga, por cada hallazgo, la imagen térmica, la foto visual, la diferencia de temperatura, la severidad y qué hacer. Un informe que solo trae imágenes bonitas sin diferencia de temperatura ni severidad no sirve para decidir.
Preguntas frecuentes sobre termografía industrial
¿Qué es la termografía industrial?
Es la inspección de equipos con una cámara infrarroja que mide su temperatura superficial, para encontrar fallas que se calientan antes de romperse, sin tocar ni detener nada.
¿Qué es un termograma?
La imagen que entrega la cámara térmica: cada píxel es una temperatura y los colores representan una escala. Se lee comparando el punto sospechoso con un componente igual en condiciones iguales, no por el color.
¿Se puede hacer con la planta operando?
Sí, y así debe hacerse. Las fallas eléctricas solo se calientan con carga y las mecánicas con la máquina girando. Lo ideal es inspeccionar con al menos el 40 % de la carga nominal.
¿Qué diferencia hay entre una cámara térmica y un termómetro infrarrojo?
El termómetro mide un punto; la cámara mide miles de puntos a la vez y los muestra como imagen, así que encuentra el punto caliente aunque no sepas dónde buscarlo.
¿La termografía sustituye a las pruebas eléctricas?
No. La termografía ve el síntoma térmico de una conexión o un componente en falla; las pruebas eléctricas, como resistencia de aislamiento y análisis de circuitos de motor, ven la causa en el aislamiento o el devanado. Se complementan.
